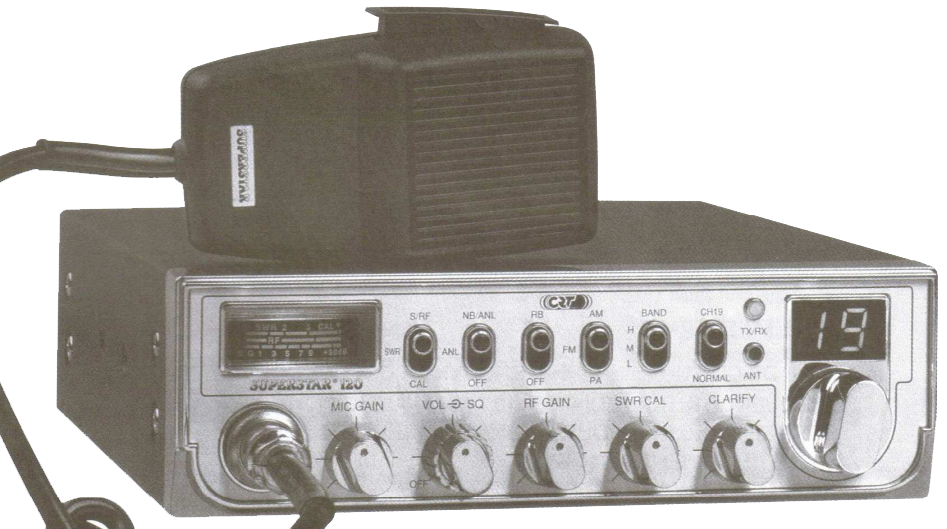

Votre CRT SUPERSTAR 120 AM/FM en un coup d’œil.

PUBLICITE

Cette gamme de postes vous fait accéder à la communication électronique la plus performante. Grâce à l’utilisation de technologies de pointe garantissant des qualités sans précédent, votre CRT SUPERSTAR 120 AM/FM est un jalon dans la convivialité et la solution par excellence pour le pro de la CB le plus exigeant.

Marque: CRT
Date de commercialisation: ≈Année N.C

Nombre de canaux : 40 Canaux AM/FM de 26.965 MHz à 27.405 MHz (version export : 120 cx)

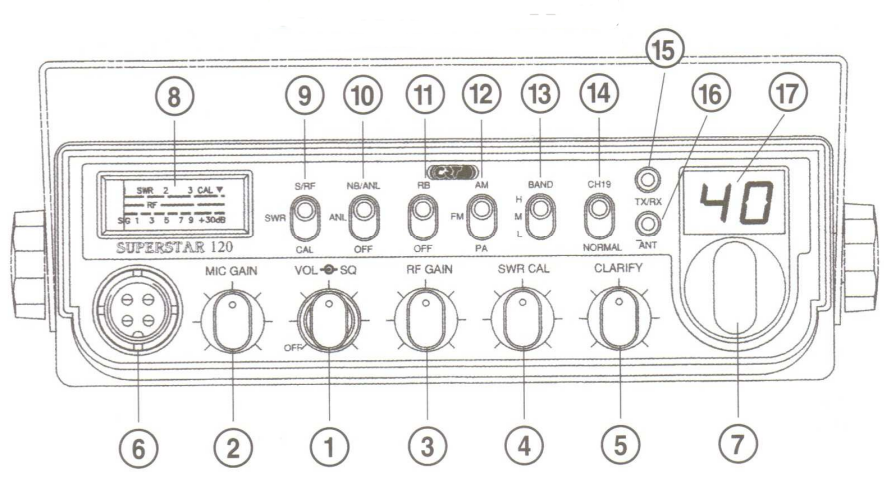

Description face avant du poste !

  • 1 – VOLUME /SQUELCH
  • 2 – MIC GAIN
  • 3 – RF GAIN
  • 4 – SWR CAL
  • 5 – CLARIFIEUR
  • 6 – CONNECTEUR MICRO 5 BROCHES
  • 7 – DELECTEUR DE CANAUX
  • 8 – VU-METRE
  • 9 – COMMUTATEUR S/RF-SWR-CAL
  • 10 – OFF/NB-ANL
  • 11 – ROGER BIP
  • 12 – MODE AM-FM/PA
  • 13 – BAND H/M/L
  • 14 – CH19-NORMAL
  • 15 – VOYANT TX-RX
  • 16 – ANT
  • 17 – AFFICHEUR 7 SEGMENTS

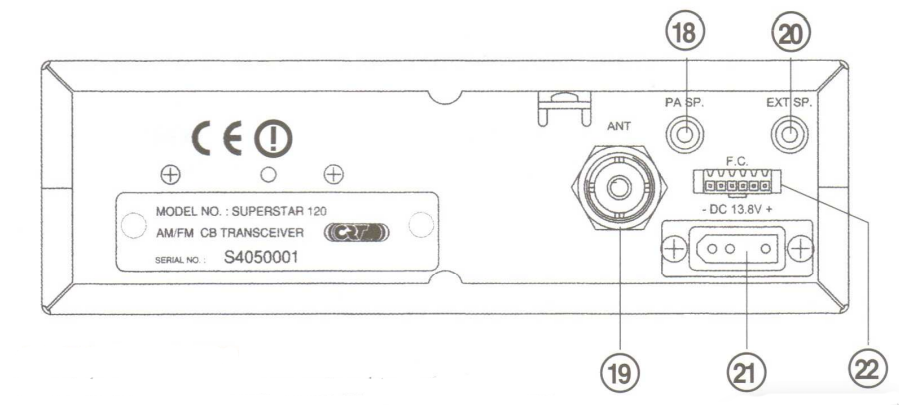

Description arrière du poste !

  • 18 – PA/SP
  • 19 – CONNECTION ANTENNE SO239
  • 20 – PRISE EXT SP
  • 21 – PRISE ALIMENTATION 13.8 VOLTS CONTINU
  • 22 – PRISE FREQUENCEMETRE

Caractéristiques techniques générales !

  • Canaux : 40 AM/FM
  • Gamme de fréquence : 26 965 Mhz à 27 405 Mhz
  • Contrôle de fréquence : PLL Synthétisé
  • Tolérance de fréquence : 0.005%
  • Stabilité de fréquence : 0.001%
  • Gamme de température : de -30% à +55% (utilisation extrême)
  • Puissance porteuse : 4 W AM / 4 W FM (crète)
  • Taux de modulation : 60% mini
  • Suppression des harmoniques : Supérieur à la norme en vigueur.

Caractéristiques techniques réception !

  • Type de circuit : Superhétérodyne à double conversion.
  • Fréquence intermédiaire : 10,7 Mhz – 455 Khz
  • Sensibilité : 0,5 μV pour un signal S/BRUIT de 20 dB
  • Sélectivité : 60 dB’ à 10 Khz
  • Taux de réjection fréquence image : Supérieur à 60 dB
  • Taux de réjection fréquence intermédiaire : Supérieur à 60 dB à 455 Khz
  • Réponse en fréquence audio : 300 – 3000 Hz
  • Sensibilité du squelch : Réglage seuil à 0,5 μV
  • Distorsion : 10% à 500 M/Watts
  • Sortie audio : 8 ohms – 4,5 W Maxi.
  • Haut-parleur interne : 8 ohms Circulaire

Manuel – Schéma – Déclaration de conformité.

  • Brochage micro: OUI
  • Certificat de conformité: N.C
  • Logiciel: NON
  • Manuel d’utilisation: OUI – Version: Fra
  • Manuel de maintenance: NON
  • Manuel de service: NON
  • Modification: OUI
  • Schéma: OUI
  • N° homologation : Norme CE : R.TTE 1999/5/CE
  • Référence platine : EPTDX2910Z – EPTDX2911Z
