PRESIDENT GEORGE ASC

Dernière mise à jour le 18 août 2024

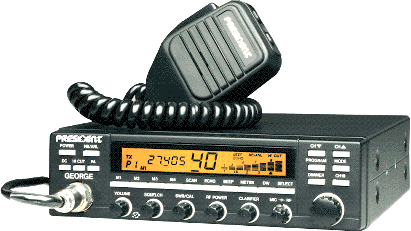

Votre PRESIDENT GEORGE ASC en un coup d’œil.

Marque: PRÉSIDENT Date de commercialisation: ≈Année 2001

Nombre de canaux : 40 cx (Version Export : 271 cx)
Puissance : 4 watts (Version Export : 15 watts AM/FM – 30 watts BLU)

Description face avant du poste !

• Commutateur Power (mise en marche)
• Bouton Volume
• Bouton Squelch
• Bouton SWR / CAL
• Bouton RF Power
• Bouton Clarifier
• Bouton Micro gain / Rf gain
• Bouton Sélecteur de canaux par rotacteur et touche Up/Down
• Commutateur filtre Nb / Anl
• Commutateur DC (Double Couleur)
• Commutateur Hi – Cut
• Commutateur PA (Public Adress)
• Commutateur M1, M2, M3, M4 (mémoire)
• Commutateur Scan
• Commutateur Echo
• Commutateur Beep
• Commutateur Meter (multifonction)
• Commutateur DW (Double veille)
• Commutateur Select
• Commutateur Program (à utiliser avec M1, M2, M3, M4)
• Commutateur Mode de modulation de Modulation AM/FM/USB/LSB
• Commutateur Dimmer
• Commutateur CH19 (canal 19 automatique)
• Afficheur Multi-information (Tx/Scan/NB/ANL/Swr/Beep/Echo/Numéro du Canal/Etc…)
• Prise micro en façade 6 broches
• Micro

Description face arrière du poste !

• Prise SO259 pour branchement de l’antenne
• Prise jack pour branchement Haut Parleur extérieur
• Prise jack pour branchement Public Adress extérieur
• Prise jack pour branchement S-metre
• Prise alimentation 3 broches

Caractéristiques techniques générales !

• Canaux : 40
• Modes de modulation : AM/FM/LSB/USB
• Gamme de fréquence : de 26.965 MHz à 27.405 MHz
• Impédance d’antenne : 50 ohms
• Tension d’alimentation : 13.2 V
• Dimensions (en mm) : 200 (L) x 207.5 (P) x 50 (H)
• Poids : ~ 1.800 kg
• Accessoires inclus : 1 microphone et son support, 1 berceau avec vis de fixation.

Caractéristiques techniques émission !

• Tolérance de fréquence : +/- 300 Hz
• Puissance porteuse : 1W AM – 4W FM – 4W PEP SSB
• Émissions parasites : inférieure à 4 nW (- 54 dBm)
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM/LSB/USB
• Puissance émise dans le canal adjacent : inférieure à 20 µW
• Sensibilité du microphone : 1 µW
• Consommation : 1,5 A (avec modulation)
• Distorsion maximum du signal modulé : 2.5 %

Caractéristiques techniques réception !

• Sensibilité max. à 20 dB sinad: 0,6 µV – 112 dBm AM/FM – 0,2 µV – 120 dBm LSB/USB
• Réponse en fréquence : 300 Hz à 3 kHz en AM/FM/USB/LSB
• Sélectivité du canal adj. : 70 dB
• Puissance audio maxi : 3W
• Sensibilité du squelch : mini 0.7 µV – 110 dBm – maxi 1mV – 47 dBm
• Taux de réjection fréquence image : 70 dB
• Taux de réjection fréquence intermédiaire : 70 dB
• Consommation sans signal BF : 500 mA nominale – 800 mA max
• Consommation avec signal BF : 800 mA nominale – 1.3 A
• Excursion maxi du clarifier : +/- 2 kHz

Manuel – Schéma – Déclaration de conformité.

• Brochage micro: OUI
• Certificat de conformité: OUI
• Logiciel: NON
• Manuel d’utilisation: OUI – Version: Fr/Ne
• Manuel de maintenance: NON
• Manuel de service: OUI
• Modification: OUI (1 Passage en version export – 2 Changement de configuration)
• Schéma: OUI (1 Schéma platine – 2 Schéma CPU – 3 Schéma ECHO)
• N° homologation : 93/0067 CBO – 94/0385 CBO (George FM)
• Référence platine : PB-229 AB  / PB-229 AC (version Asc v1) / PB-334 AA (version Asc v2)
